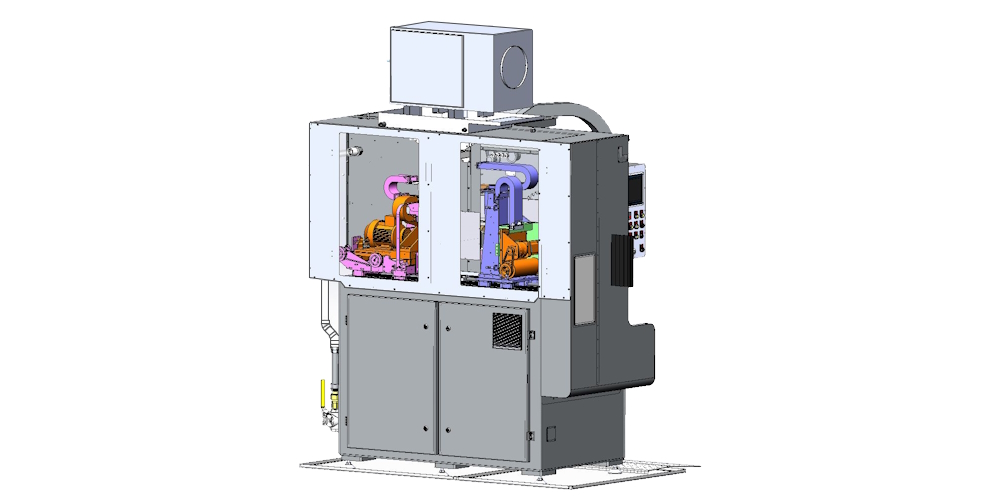

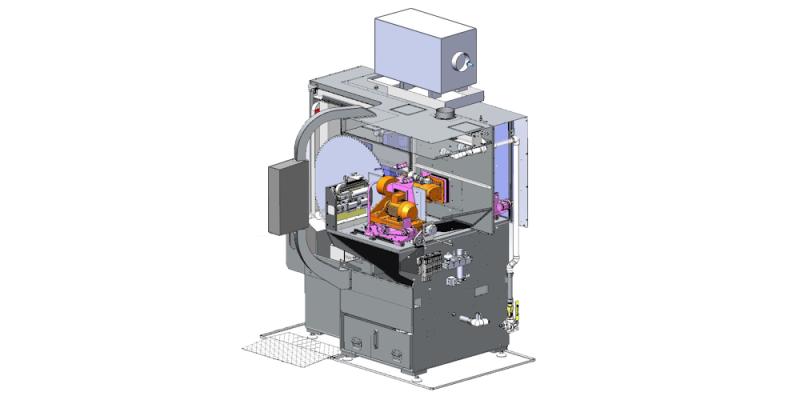

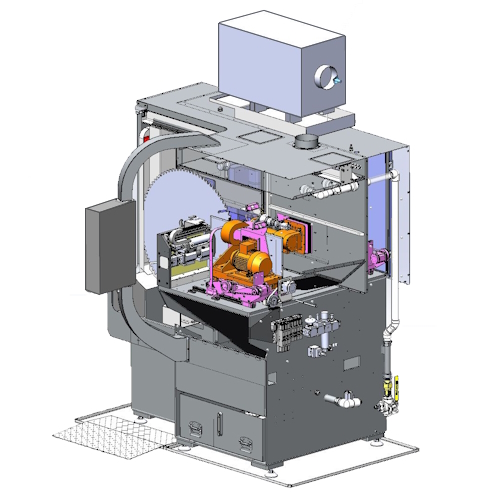

Станок для автоматической заточки ножей дисковых пил

Технологический процесс до автоматизации

Оператор вручную при помощи шлифовального инструмента затачивает режущие кромки пилы с обеих сторон.

Проблемы технологии

1. Низкая производительность – 30 шт. / 8 ч;
2. Брак заточки – до 10 %.

Автоматизированное решение

Оператор устанавливает пилу на шпиндель. Далее с помощью трех сервоприводов дисковая пила автоматически устанавливается в положение заточки. Позиционирование контролируется лазером и механическим датчиком.
Заточка выполняется на скорости 5000 об/мин симметрично расположенными шпинделями. После обработки пильный диск перепозиционируется на следующий зуб.
Время цикла – 4 мин / шт.

Конструктивные особенности

1. Диаметр пил – 150–900 мм;
2. 7 сервоприводов;
3. ШВП;
4. Пневмосистема, 15 пневмоцилиндров;
5. Обработка с подачей масла;
6. Уловитель масляного тумана;
7. Датчики блокировки на дверях;
8. Предохранительный взрыв люк;
9. Управление с пульта с сенсорным экраном;
10. Предусмотрены опции:
    – обдув пилы после обработки (от масла);
    – измерительные щупы для контроля свеса.
11. Возможность автоматизации загрузки и выгрузки пил.

Технические характеристики

1. Точность позиционирования – 0,01 мм;
2. Габарит оборудования: 1880х1460х2080 мм;
3. Масса: 2000 кг;
4. Диаметр дисковых пил: 160 - 880мм;
5. Электропитание: 3ф, 380В, 50Гц, 6А;
6. Мощность: 8 кВт;
7. Сжатый воздух: давление 6 бар;

Проблемы при реализации

1. Синхронизация работы всех узлов;
2. Точность позиционирования при установке пилы в положение заточки и перебазирования зубьев.

Эффект от внедрения

1. Оператор задействован только на загрузку пилы;
2. Повышение производительности до 200 шт./ 8 часов;
3. Отсутствие брака;
4. Улучшение условий труда и минимизация травмирования операторов.
