Артикул:
LK800S
4 077 911 ₽/шт
Запросить
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

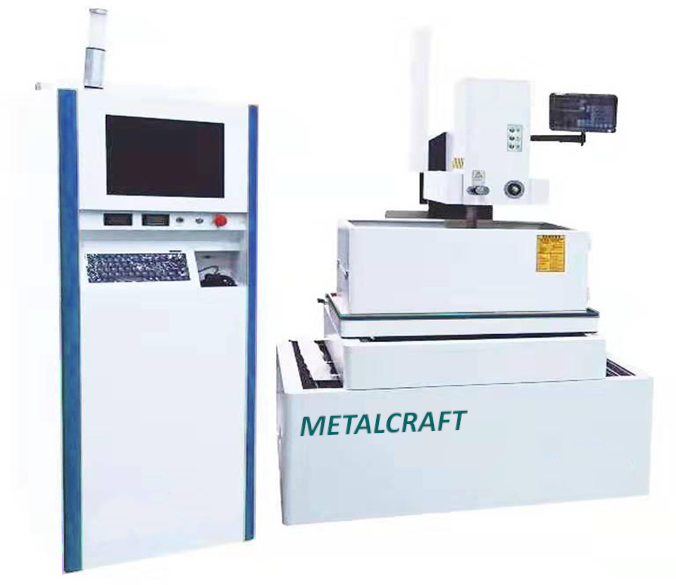

Высокоточный электроэрозионный станок на многоразовой проволоке LK800S применяется для высокоточной обработки токопроводящих материалов любой твердости и вязкости. Данная модель является эффективным решением для изготовления пресс-форм, штампов, зубчатых колес, шлицевых отверстий, шпоночных пазов, различных деталей сложной формы. В качестве электрода-инструмента используется многоразовая молибденовая проволока Ø0.12 - 0.2 мм. В отличии от латунной молибденовая проволока является многоразовой и отличается медленным износом, что позволяет значительно сократить расходы, связанные с ее заменой. Компьютер управления оснащен программой с интуитивно понятным интерфейсом для создания траектории обработки любой сложности. Система позволяет импортировать данные из других программ САПР (NanoCAD, Компас, SolidWorks, и др). Также возможен импорт файлов формата DXF для создания траекторий обработки.
Особенности электроэрозионного станка LK800S:
• Высокая производительность: макс.скорость резания 220 мм²/мин
• Многопроходный тип станка: высокие показатели точности (≤ 0.005 мм) и шероховатости (Ra ≤ 1.0 мкм) получаемой поверхности
• Размер рабочего стола позволяет обрабатывать заготовки толщиной до 300 мм и весом до 1200 кг
• Надежный промышленный компьютер на базе Windows XP в стоечном исполнении

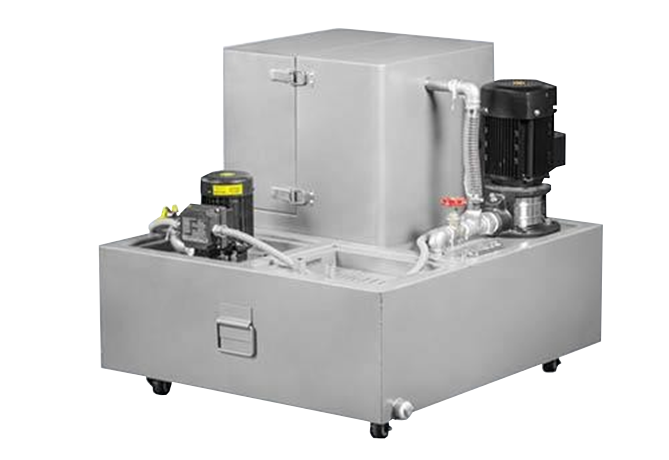

• Станция очистки СОЖ расширенной комплектации (с фильтром)
• Система перемещения (оси X, Y) - высокоточные импортные линейные направляющие и ШВП с прямым приводом от серводвигателей Panasonic.
• Неподвижные оси UV, автоматический подъем/опускание головки для минимизации расстояния до детали.
• Двунаправленное автоматическое устройство поддержания постоянного натяжения молибденовой проволоки.
• Направляющий ролик для точного позиционирования. Импортные линейные направляющие и концевые выключатели каретки.
• Многоступенчатая система фильтрации с самовсасывающим насосом.
• Станина из высококачественного чугуна. Все опоры вращающихся частей — на импортных прецизионных подшипниках.
• Автоматическая централизованная подача смазки на направляющие и винты (X, Y, каретка).
• Верификация параметров позиционирования лазерным интерферометром Renishaw (Великобритания).
• Система ЧПУ AutoCut
Особенности электроэрозионного станка LK800S:
• Высокая производительность: макс.скорость резания 220 мм²/мин
• Многопроходный тип станка: высокие показатели точности (≤ 0.005 мм) и шероховатости (Ra ≤ 1.0 мкм) получаемой поверхности
• Размер рабочего стола позволяет обрабатывать заготовки толщиной до 300 мм и весом до 1200 кг
• Надежный промышленный компьютер на базе Windows XP в стоечном исполнении
• Станция очистки СОЖ расширенной комплектации (с фильтром)
• Система перемещения (оси X, Y) - высокоточные импортные линейные направляющие и ШВП с прямым приводом от серводвигателей Panasonic.
• Неподвижные оси UV, автоматический подъем/опускание головки для минимизации расстояния до детали.
• Двунаправленное автоматическое устройство поддержания постоянного натяжения молибденовой проволоки.
• Направляющий ролик для точного позиционирования. Импортные линейные направляющие и концевые выключатели каретки.
• Многоступенчатая система фильтрации с самовсасывающим насосом.
• Станина из высококачественного чугуна. Все опоры вращающихся частей — на импортных прецизионных подшипниках.
• Автоматическая централизованная подача смазки на направляющие и винты (X, Y, каретка).
• Верификация параметров позиционирования лазерным интерферометром Renishaw (Великобритания).
• Система ЧПУ AutoCut
Характеристики
Общие параметры
Диаметр проволоки, мм
0.12 - 0.2
Угол наклона проволоки
6° - 30°
Размеры рабочего стола, мм
1180 x 750
Перемещение по оси X, мм
630
Перемещение по оси Y, мм
800
Перемещение по оси Z, мм
300
Разрешение по осям X, Y, U, V, мм
0.005
Макс. вес детали, кг
1200
Макс. высота детали, мм
300
Конусность / толщина обработки
±6° - ±30° / 80 мм
Макс. ток обработки, A
8
Скорость обработки
≥ 220 мм²/мин
Точность резки, мм
≤ 0.005
Рабочее напряжение, В
380В / 50Гц
Потребляемая мощность, кВт
≤ 2.3
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
2410 x 2060 x 2250
Масса станка, кг
3800
